Herausforderungen
Die Kalibratoren mussten zweibahnig aus Trays zugeführt werden, während Lücken im Produktfluss automatisch geschlossen werden sollten. Die Produkte mussten je nach Verpackungsvariante stehend oder liegend verarbeitet werden können. Zusätzlich war eine hohe Autonomiezeit gefordert, obwohl die Trayvarianten unterschiedliche Geometrien aufwiesen. Das System musste trotz hoher Geschwindigkeit lagegenau arbeiten und formatflexibel bleiben.
Unsere Lösung

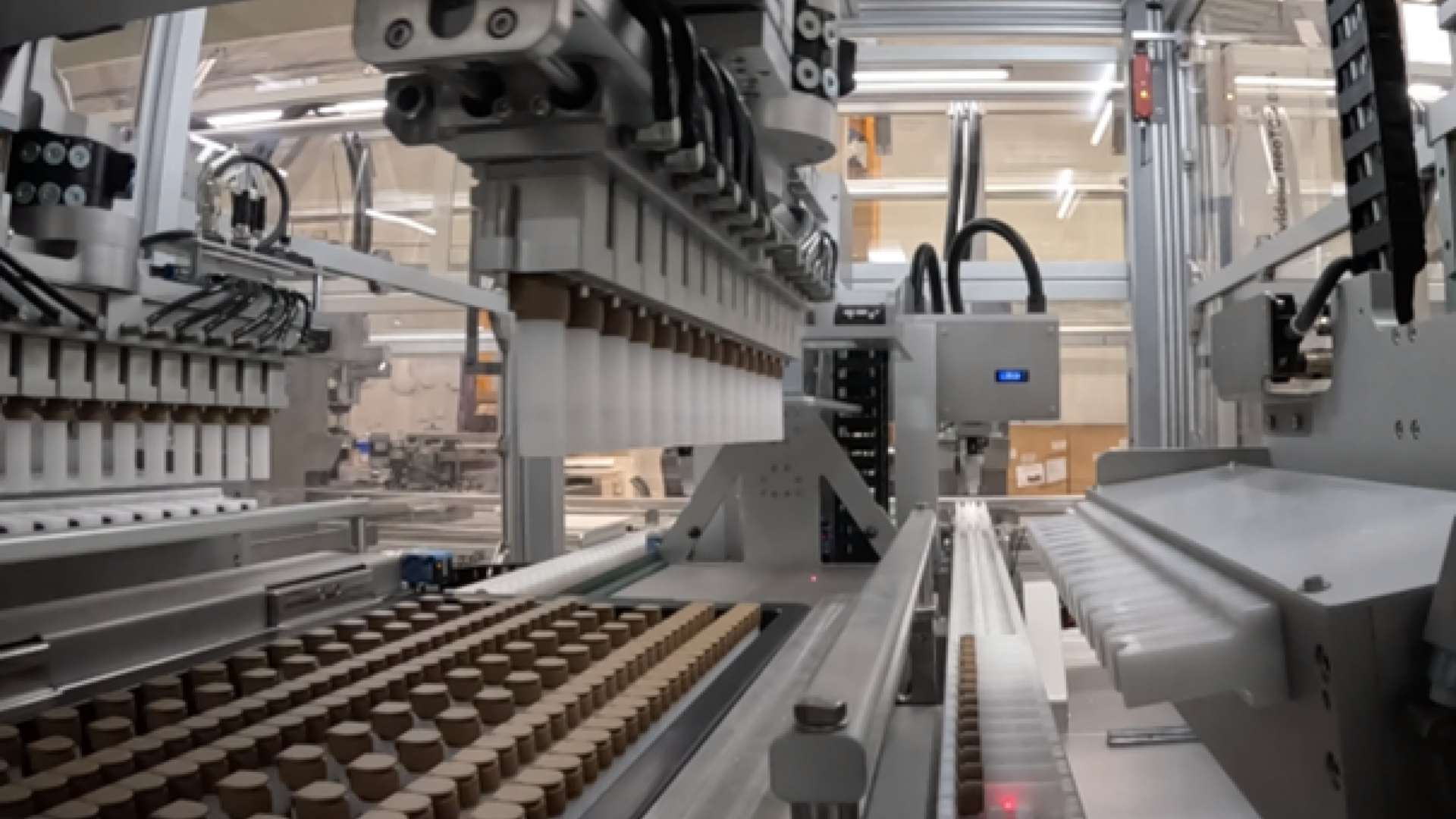

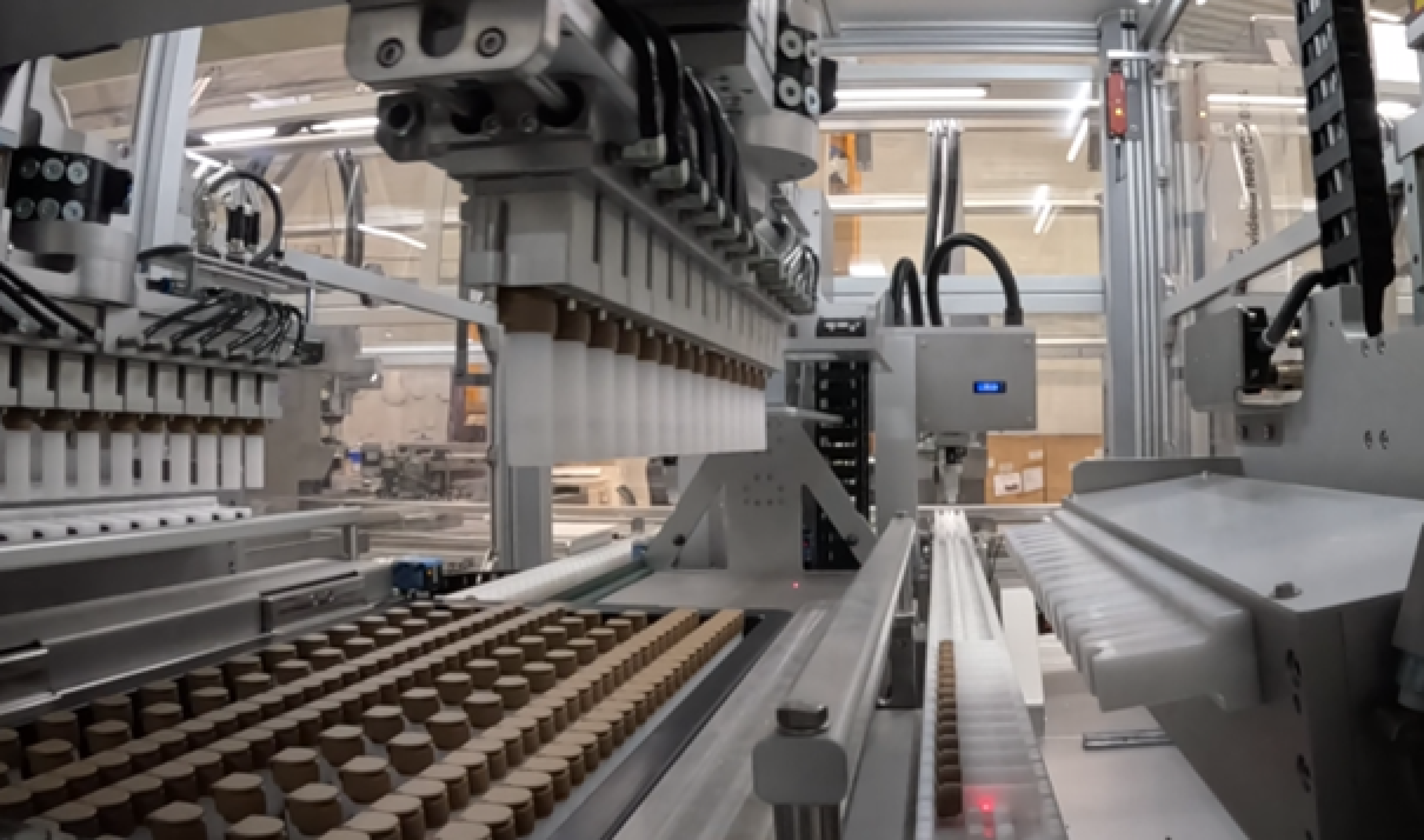

Wir entwickelten ein Transportsystem für Traystapel, das die Trays vereinzelt und präzise auf eine zweibahnige Taktkette umsetzt. Zwei Umsetzhandling-Einheiten mit Spreizgreifern übernehmen das kontrollierte Abnehmen und Ausrichten der Kalibratoren. Eine optional zuschaltbare Schwenkeinheit ermöglicht die Verarbeitung in stehender oder liegender Orientierung. Durch die lückenfüllende Regelung bleibt der Produktstrom auch bei Traywechseln stabil. Die Traystapel lassen sich in unterschiedlichen Längen bereitstellen, sodass die geforderte Autonomiezeit erreicht wird.
Besonderheiten
Die zweibahnige Zuführung mit Spreizgreifern ermöglicht hohe Geschwindigkeiten bei stabiler Produktlage. Die kombinierte Ausrichtung, Lückenkompensation und Umsetzfunktion schafft eine robuste Lösung für verschiedene Verpackungsvarianten. Die modulare Struktur erlaubt Anpassungen an unterschiedliche Trayformate und zukünftige Leistungsanforderungen.
Prozesse
-
Palettieren
