Herausforderungen
Die Blister wurden in verschlossenen Whiteboxen zu je 12 Stück angeliefert, welche wiederum zu grossen Mengen in verschlossenen Transportkartons verpackt waren. Die Boxen mussten automatisch geöffnet, ausgerichtet und lagegerecht entleert werden. Die Blister sollten anschliessend präzise auf die Aufnahmen eines Taktbandes eingesetzt werden, ohne die hohen Geschwindigkeiten und Formatvarianten zu beeinträchtigen. Dabei waren mehrere Prozessschritte sauber zu synchronisieren, um einen kontinuierlichen Materialfluss sicherzustellen.
Unsere Lösung

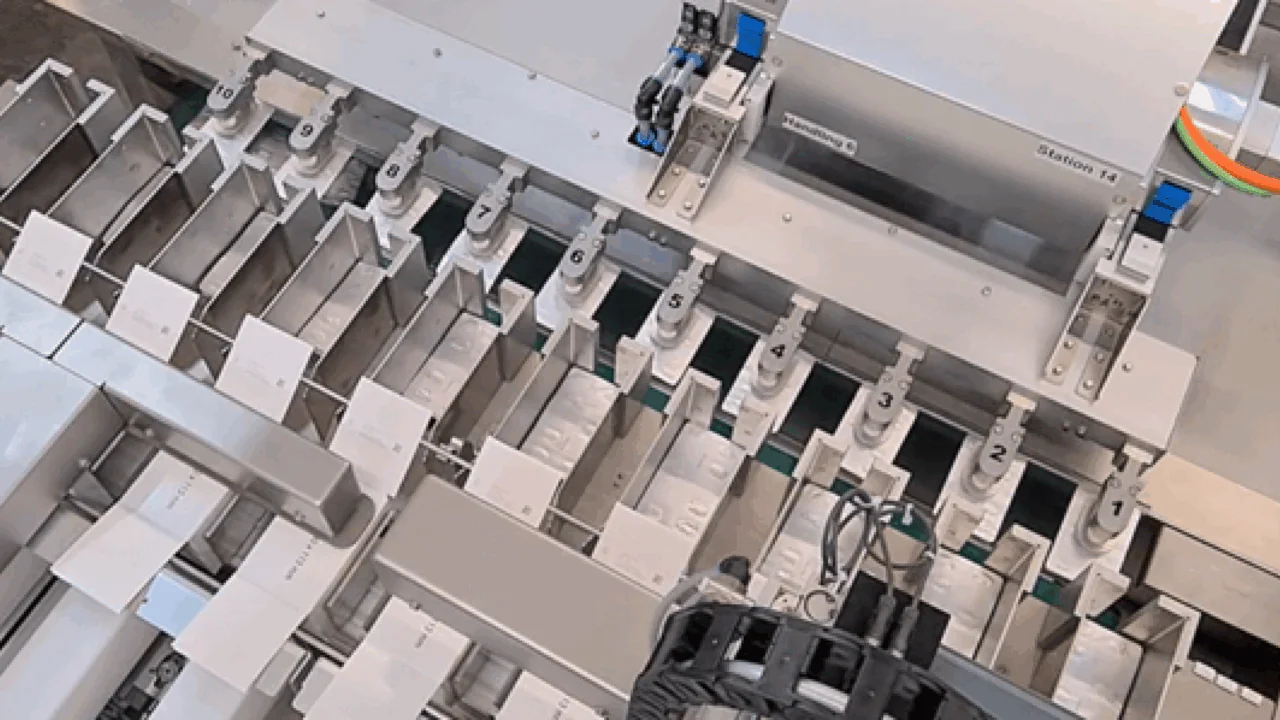

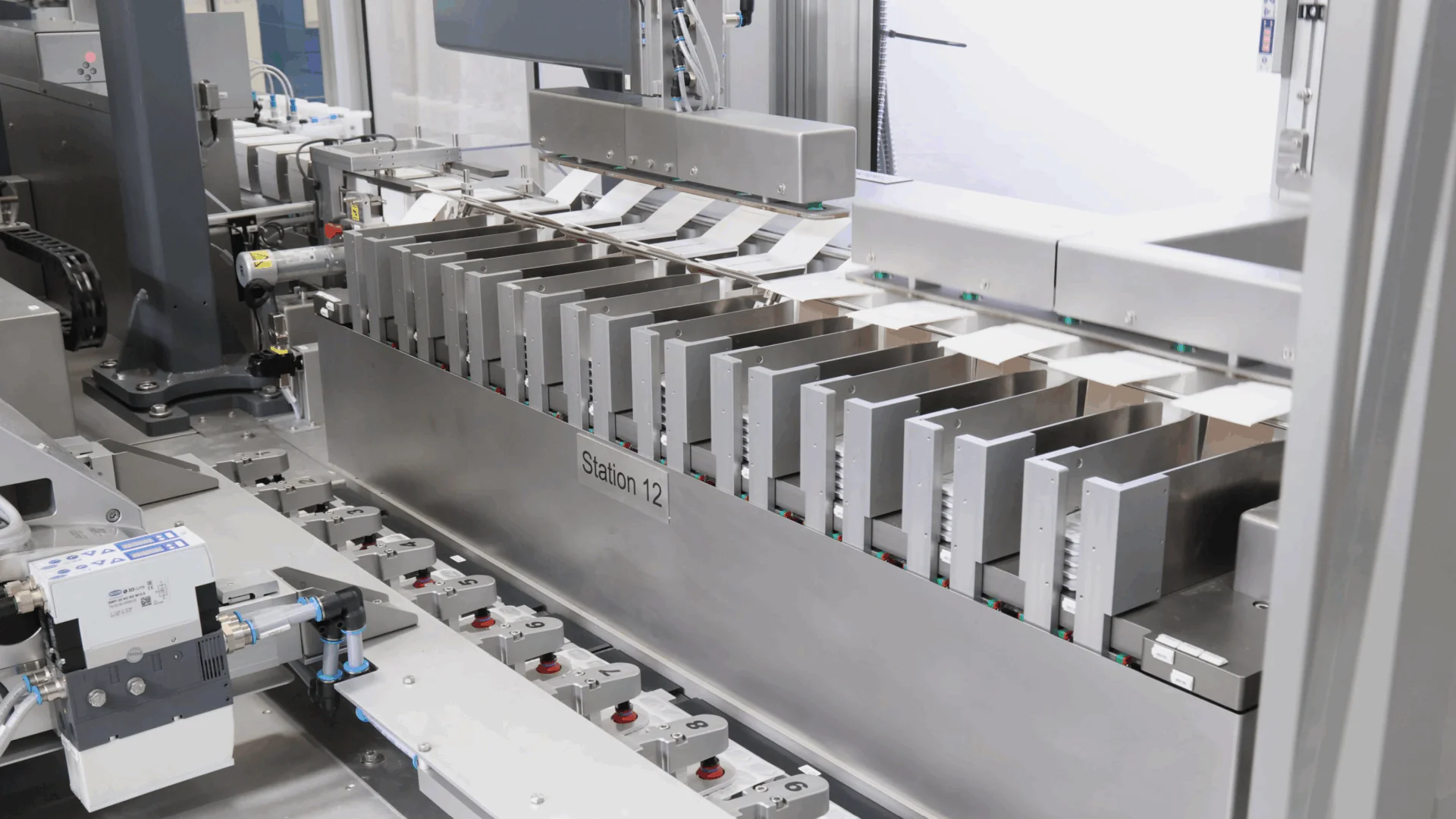

Wir entwickelten ein System, das die Transportkartons über ein Pufferband zuführt und automatisch öffnet. Die Whiteboxen werden entnommen, ausgerichtet und ebenfalls geöffnet. Anschliessend werden die Blister über mehrere Magazinschächte bereitgestellt. Ein Mehrfachgreifersystem entnimmt die Blister parallel und setzt sie lagegenau in die Aufnahmen des Transport-Taktbandes ein. Die Bewegungsprofile und Greiferkinematiken wurden so ausgelegt, dass auch bei hohen Geschwindigkeiten ein stabiler und reproduzierbarer Prozess gewährleistet ist.
Besonderheiten
Das System verbindet mehrere Entpackungs- und Zuführstufen zu einem durchgängigen, hochperformanten Prozess. Die Kombination aus Pufferband, Boxenhandling, Magazinsystem und Mehrfachgreifer ermöglicht die zuverlässige Verarbeitung grosser Stückzahlen. Durch die modulare Struktur kann das System für weitere Blistervarianten angepasst werden.
