Herausforderungen
Die Anlage musste auf engem Raum einen kontinuierlichen Produktstrom mit hoher Prozessstabilität sicherstellen. Unterschiedliche Karton- und Boxentoleranzen erschwerten die automatisierte Handhabung und führten bei konventionellen Zuführkonzepten zu Störungen. Gleichzeitig musste das System GMP-gerecht ausgeführt und vollständig in die bestehende Liniensteuerung integriert werden.
Unsere Lösung
RoboMat entwickelte ein automatisches Product-Handling- und Infeed-System, das den Materialfluss vom Transportkarton bis zur Übergabe an den nachfolgenden Verpackungsprozess übernimmt.

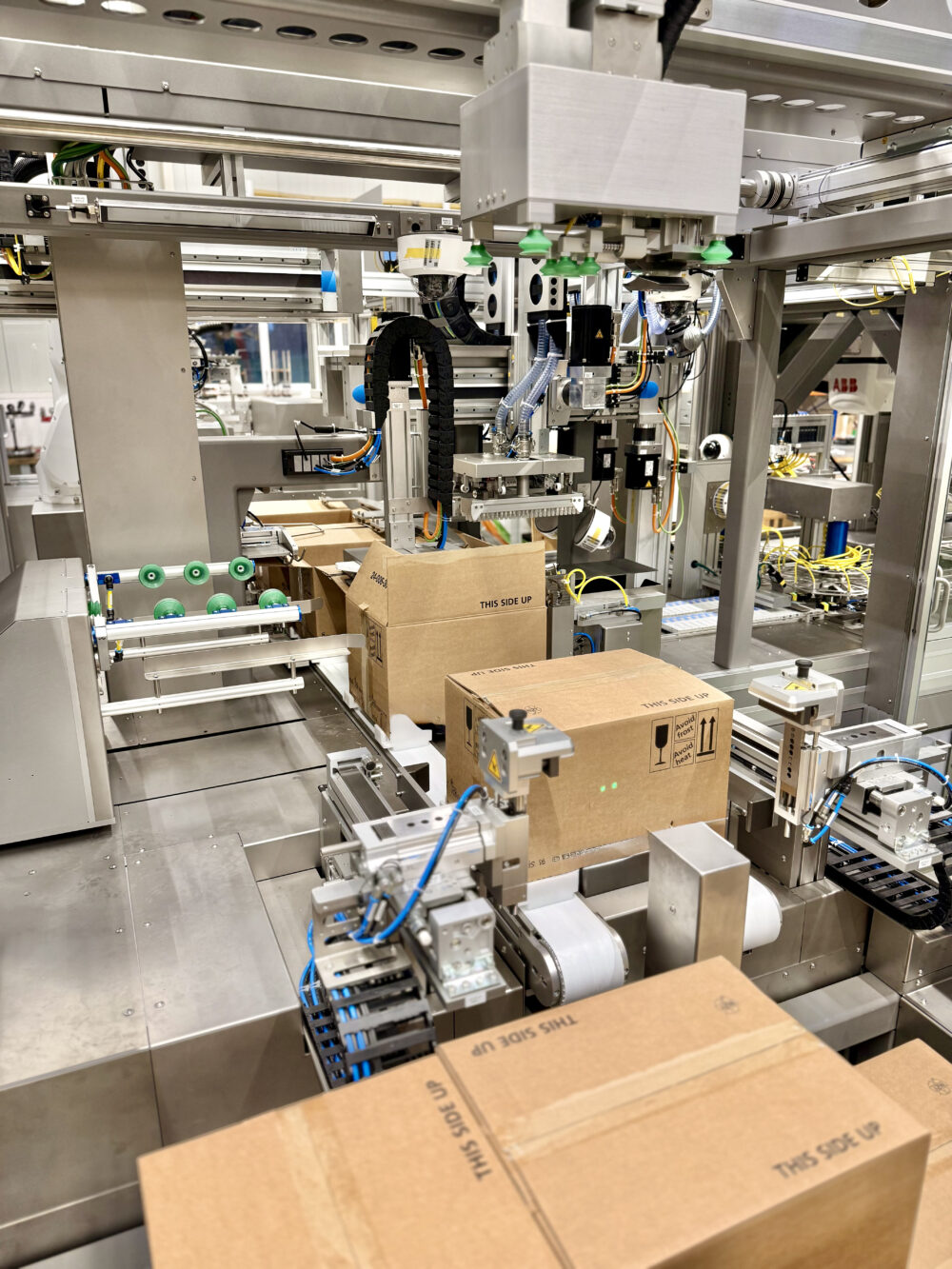

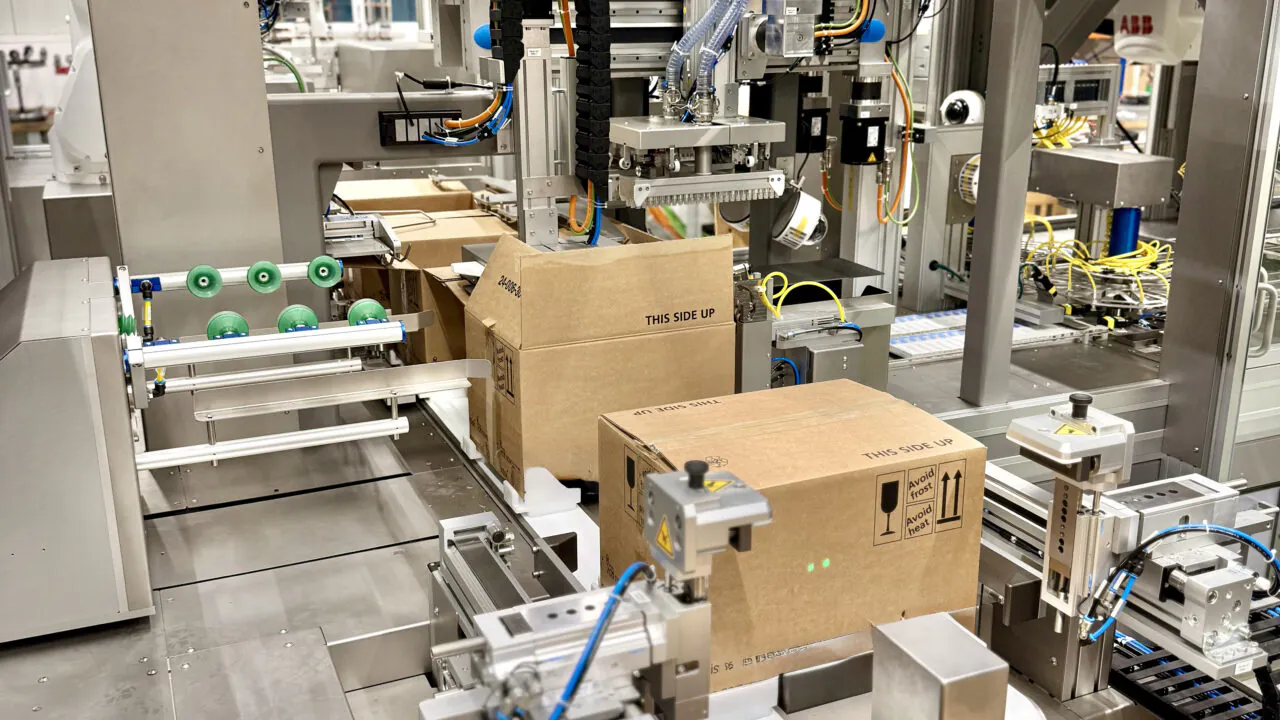

Die Transportkartons werden automatisch geöffnet und die darin enthaltenen Lagen mit Produktboxen schrittweise entnommen. Anschliessend werden die Boxen vereinzelt, gepuffert und kontrolliert beschleunigt. Barcodes werden geprüft, bevor Roboter die Produkte auf den Hauptförderer übergeben.
Mehrere Pufferstufen gleichen die unterschiedlichen Prozesstakte aus und ermöglichen einen kontinuierlichen Materialfluss zur nachfolgenden Verpackungsmaschine.
Besonderheiten
- Bis zu 300 Boxen pro Minute
- Automatisches Öffnen und Entleeren der Transportkartons
- Stufenweise Vereinzelung und Beschleunigung des Produktstroms
- Mehrstufiges Buffering zur Entkopplung der Prozessschritte
- Barcodeprüfung vor der Übergabe an den Folgeprozess

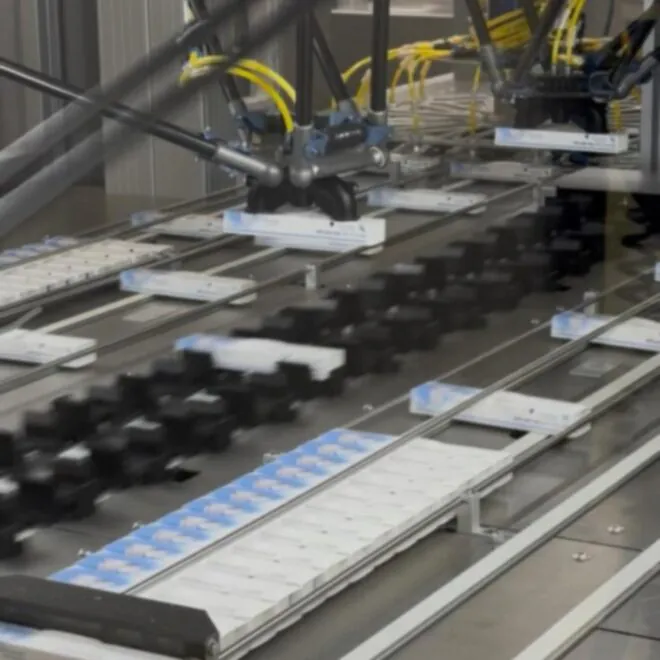

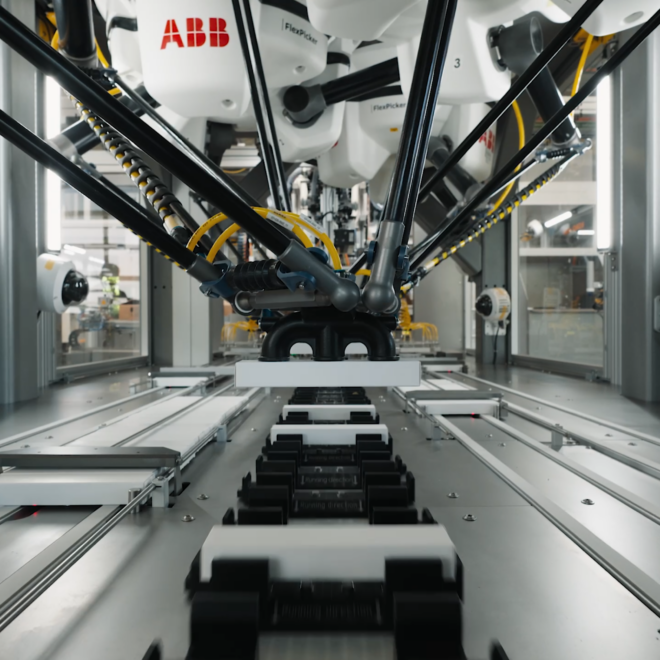

- Robotergestützte Produktübergabe
- Kompaktes Layout für die Integration in eine bestehende Produktionsumgebung
- GMP-gerechte Ausführung und Integration in die übergeordnete Liniensteuerung
